Рамка для дополнительных фар под номер
Описание
Номер производителя: RAISI304
Вес: 1.65 кг.

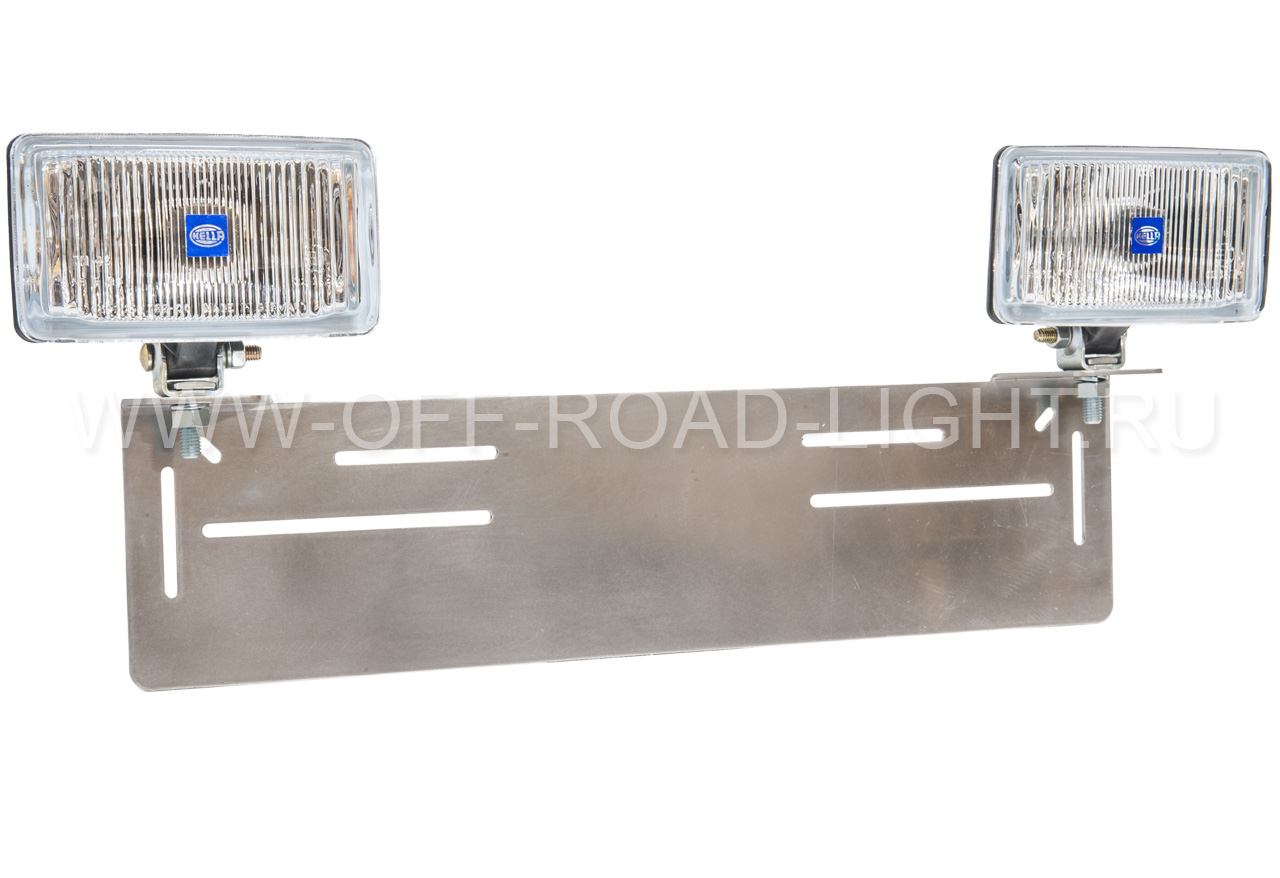

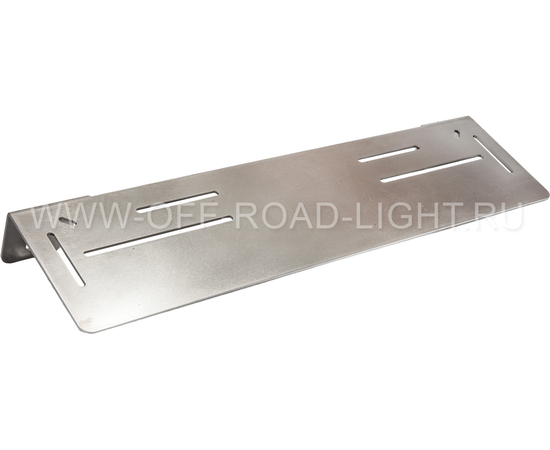

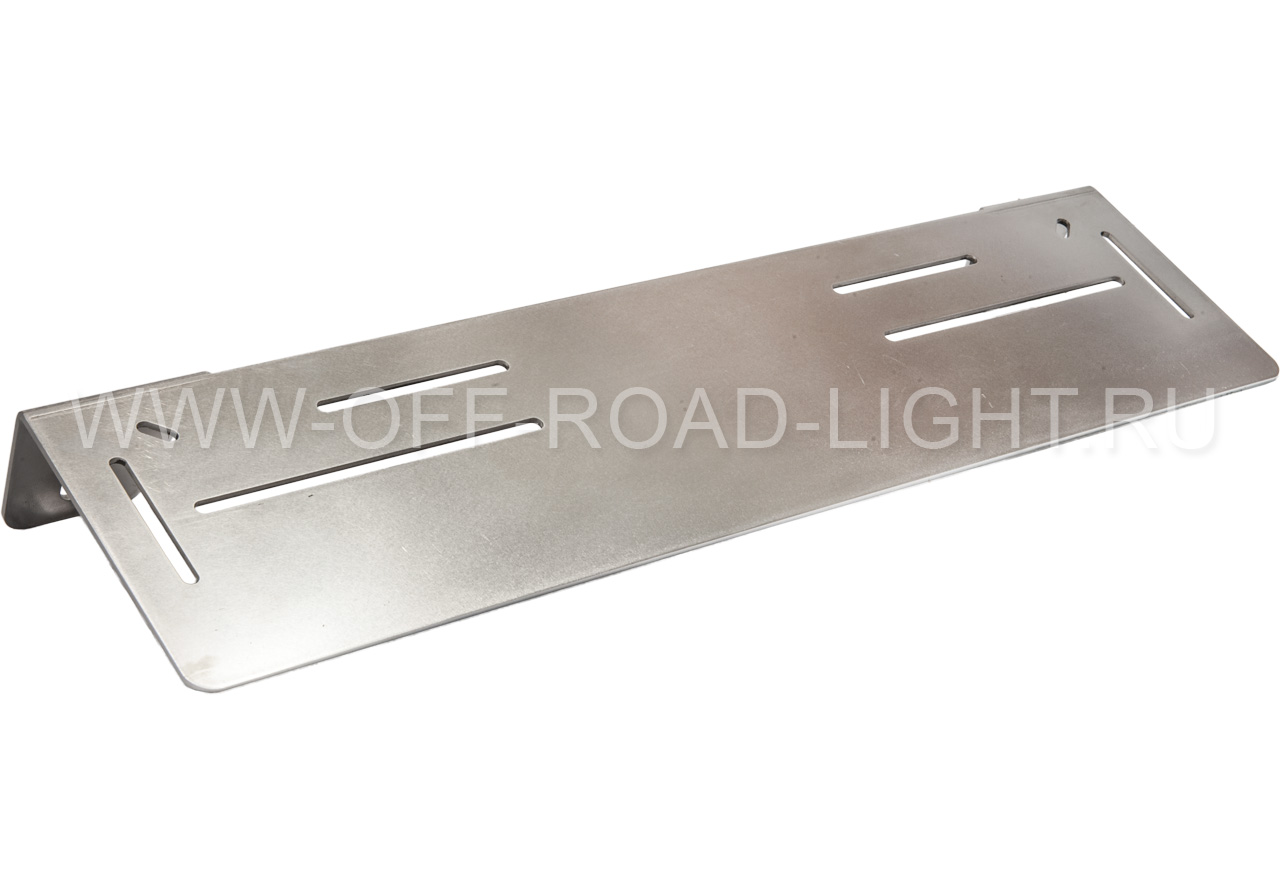

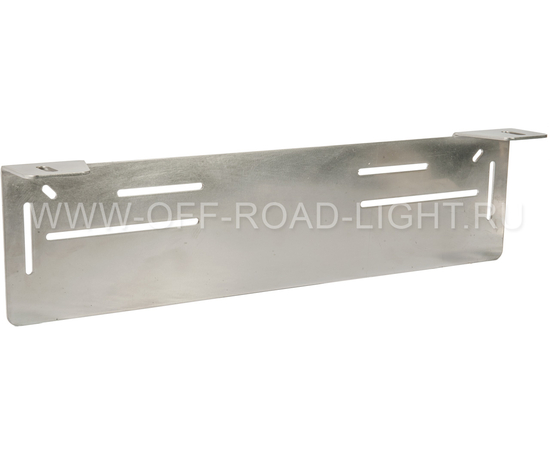

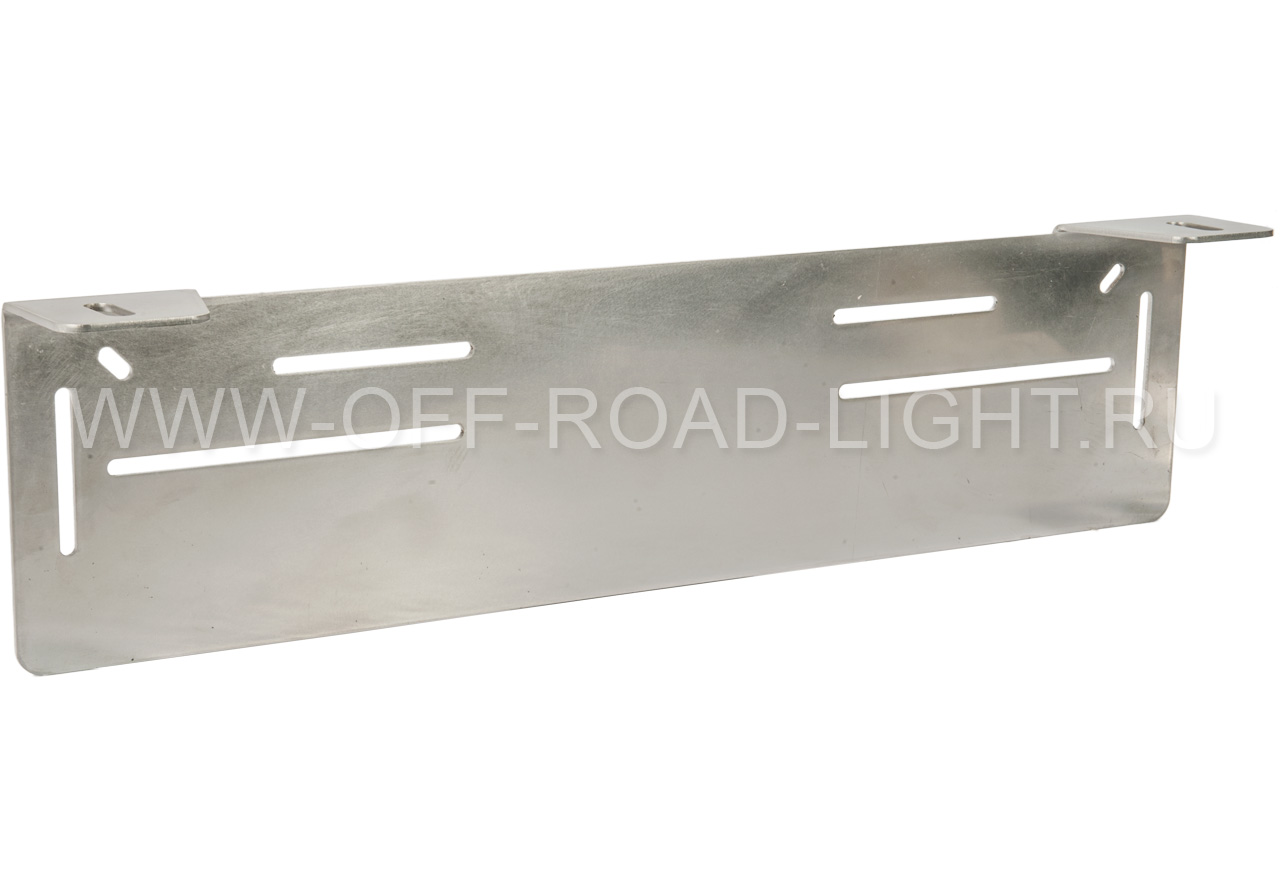

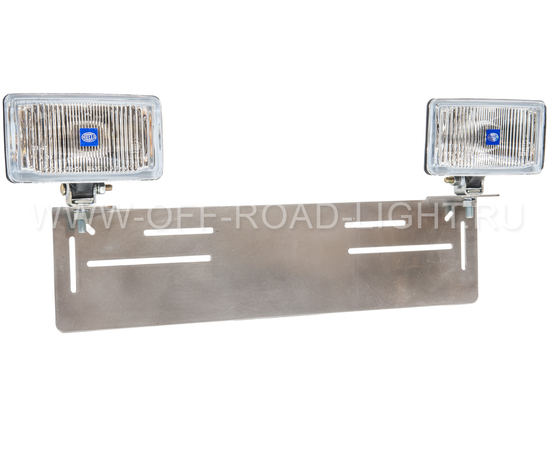

Рамка для дополнительных фар под номер
Расчет нагрузки на элементы крепления доп. фар установленных на промежуточной рамке
Для расчета приняты следующие параметры:
- габариты фары: 200х200 мм. (Площадь S=0.2x0.2);
- форма фары: квадрат;
- торец фары: плоское сечение;
- масса фары: 5кг.
Высота кронштейна ( промежуточного элемента между рамкой и фарой 50мм.)
Для расчета была выбрана фара с набольшим коэффициентом ветрового сопротивления 1.05 (плоский квадрат) (Cf)
Расчет определения ветровой нагрузки на фару произведен при скорости 200км/ч.(V)
Плотность воздуха 1,22 кг/м3. (?)
Ветровая нагрузка определялась по формуле
F=80Н (8кгс)
Для расчета рамки на прочность прямим нагрузку в два раза больше т.е. F=160Н (16кгс)
Расчет произведен в расчетном программном модуле комплекта программ объемного проектирования. Ниже в графическом виде представлены некоторые результаты.
Максимальное смещение фары 0.3 мм
Возникающие напряжения
Максимальное напряжение 100 МПа, при допустимом более 1000МПа
Коэффициент запаса прочности
Мин запас прочности 7

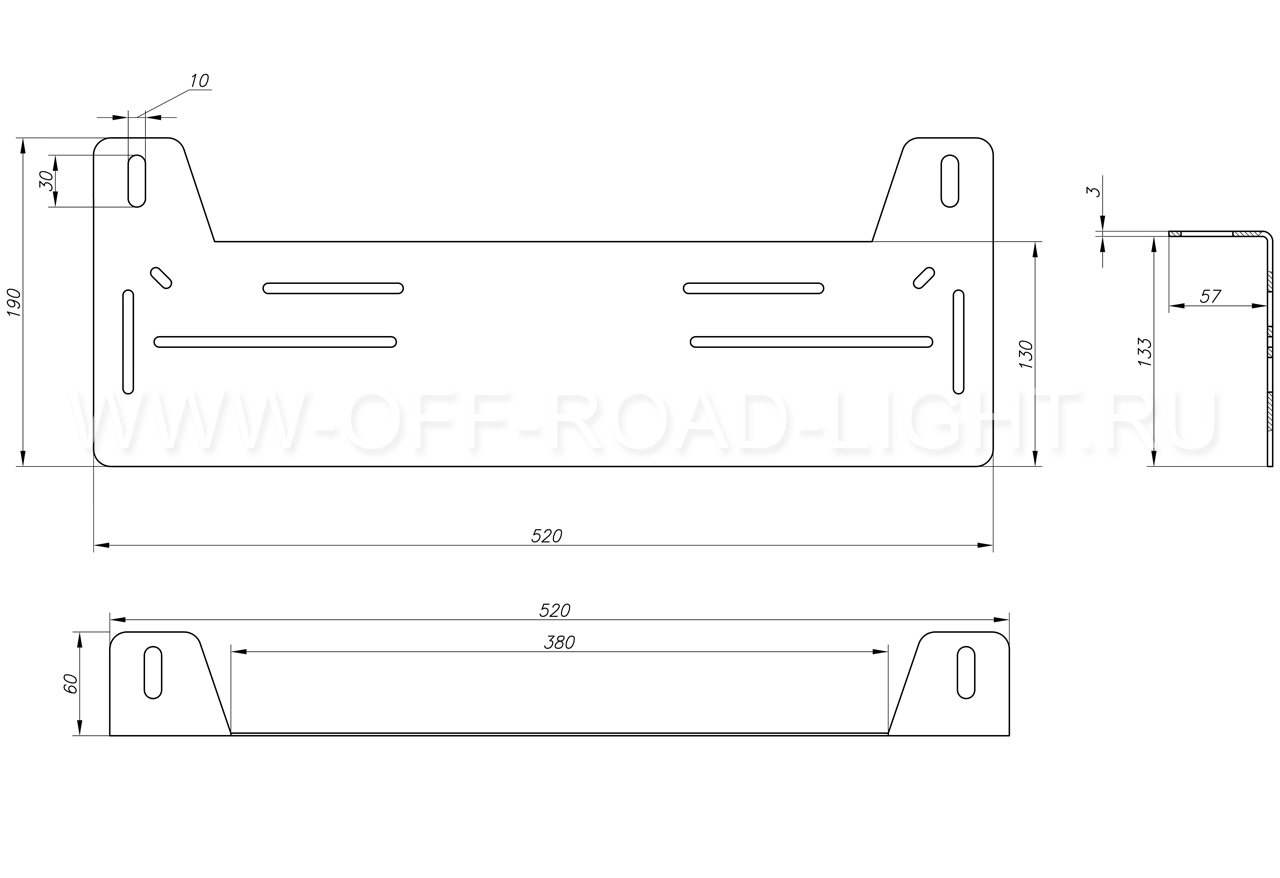

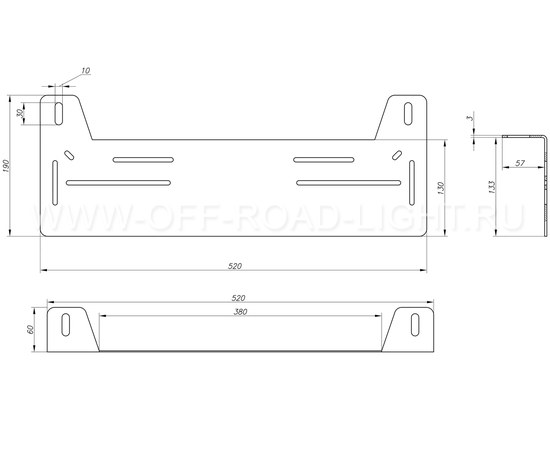

Технические характеристики:
материал: сплав из нержавеющей стали;
толщина: 3мм;
высота: 190мм;
ширина: 520мм;
глубина: 60мм.
